Самостоятельное подключение к электросетям: пошаговая инструкция от проекта до ввода в эксплуатацию

Мой опыт работы электромонтажником более пятнадцати лет позволяет уверенно заявить, что даже небольшие электромонтажные работы требуют системного подхода. Неправильно спроектированная сеть может стать причиной частых отключений, перегрева проводов и, в худшем случае, пожара. Поэтому каждый этап – от расчётов нагрузки до финального тестирования – должен быть выполнен согласно действующим нормативам.

Экспертные рекомендации отраслевых организаций подчёркивают, что самостоятельное подключение без надлежащей подготовки часто приводит к дополнительным расходам на исправление ошибок. Тщательно спланированный процесс экономит время, деньги и гарантирует безопасность эксплуатации.

Оценка потребностей и расчёт электрической нагрузки

Первый практический шаг – определить, какие нагрузки планируется подключать. Список бытовой техники, освещения, электроинструментов и систем автоматизации необходимо собрать в таблицу, указав мощность каждого прибора в киловаттах. Суммируя эти показатели, получаем требуемую полную мощность сети.

Опыт показывает, что при расчёте следует учитывать коэффициент одновременного использования. По рекомендациям стандарта, для жилых помещений обычно берут коэффициент0,6 от суммарной мощности, а для мастерских –0,8. Такой подход обеспечивает запас по току и предотвращает перегрузки.

Пример расчёта нагрузки для небольшой мастерской

1. Электродрель –0,5 кВт;
2. Угловая шлифмашина –1,2 кВт;
3. Освещение (10 ламп по0,1 кВт) –1,0 кВт;
4. Вентилятор –0,2 кВт.

Сумма =2,9 кВт. Применяем коэффициент0,8 → требуемая мощность =2,3 кВт. При выборе автоматического выключателя берём ближайший стандартный ток –16 А, что покрывает рассчитанную нагрузку.

Разработка проекта электросети

Собранные данные позволяют перейти к построению схемы распределения. На этом этапе я обычно использую специализированные программы, но для небольших объектов достаточно нарисовать схему от руки, указав расположение щитов, розеток, выключателей и кабельных трасс. Важно соблюдать правила расположения розеток: в жилых помещениях – каждые полметра, а в мастерских – с учётом доступа к электроинструментам.

Авторитетные нормы электробезопасности требуют, чтобы все силовые линии размещались в отдельном кабеле от коммуникаций с водой. При планировании трасс учитывайте высоту подвеса кабеля – минимум полметра от пола в проходимых зонах, чтобы избежать случайных механических повреждений.

Ключевые элементы проекта

• Главный распределительный щит с автоматическими выключателями;
• Розетки с заземлением и защитой от короткого замыкания;
• Выключатели с возможностью дистанционного управления (если планируется умный дом);
• Кабельные трассы, защищённые гофрированными трубами или кабель-каналами.

Получение разрешений и согласований

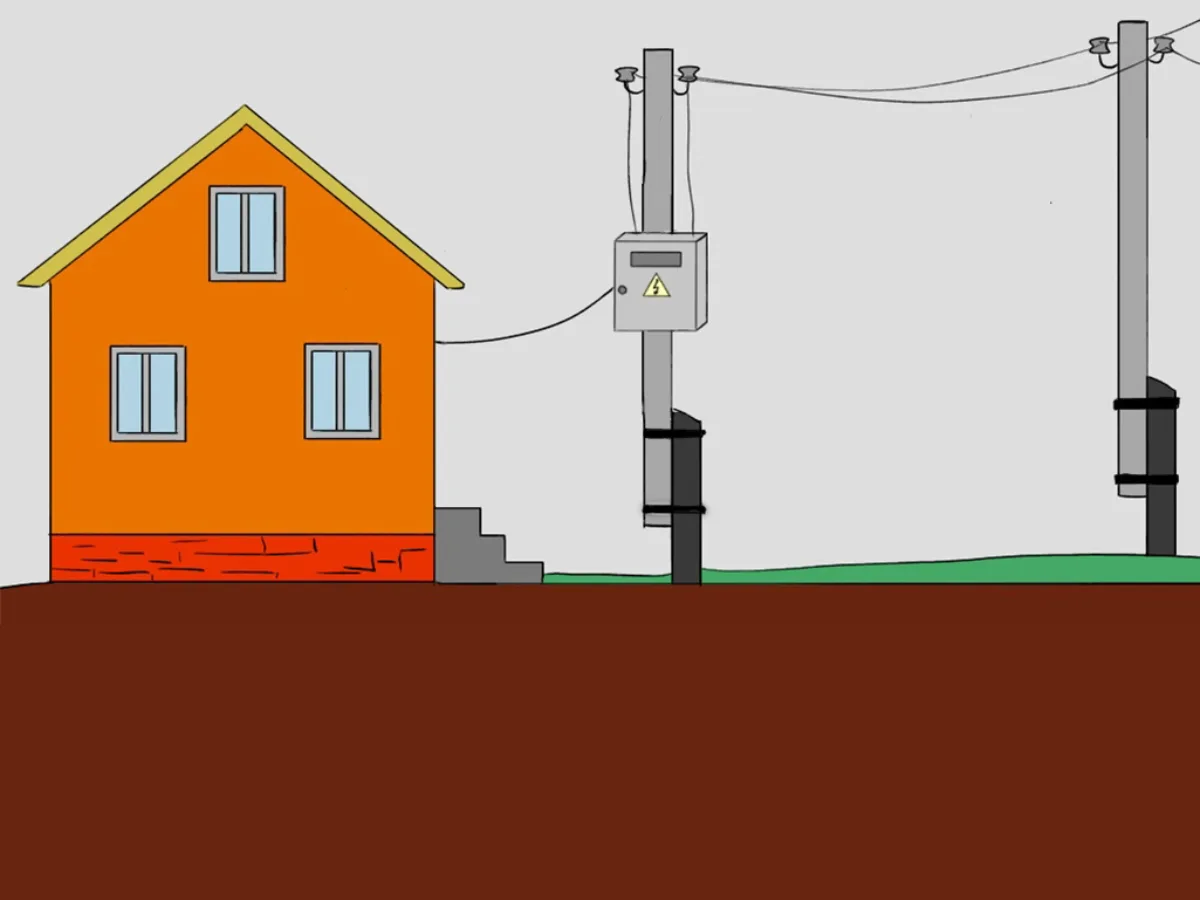

В большинстве регионов подключение к общей электросети требует официального разрешения от энергоснабжающей организации. На практике я оформляю заявку в два этапа: сначала подаю техническое задание, в котором указываю мощность, место подключения и тип нагрузки; затем, после получения предварительного одобрения, представляю проект электросети в виде чертежей.

Экспертные рекомендации советуют заранее уточнить у поставщика электроэнергии требования к сечению вводного кабеля. Часто используют кабель с медными жилами сечением2,5 мм² для однофазных систем до16 А, но при более высокой нагрузке переходят на4 мм².

Документы, необходимые для подачи заявки

• Техническое задание (ТЗ) с указанием мощности и адреса подключения;
• Проект электросети в виде схемы и расчётов нагрузки;
• Копия правоустанавливающих документов на объект;
• Согласие соседей (если подключение предполагает общую линию).

Подготовка материалов и инструмента

После получения разрешения я формирую список необходимых материалов. Ключевыми позициями являются вводный кабель, силовые кабели, гофрированные трубы, распределительный щит, автоматические выключатели, розетки, выключатели, клеммные колодки и инструменты для зачистки и обжима проводов.

Опыт подсказывает, что стоит запастись запасными кусками кабеля длиной не менее пяти метров, а также несколькими комплектами клеммных колодок – это ускорит работу, если понадобится добавить дополнительную ветку в процессе монтажа.

Список основных материалов для типовой мастерской

1. Вводный кабель медный4 мм², длина30 м;
2. Силовой кабель2,5 мм², длина50 м;
3. Гофрированные трубы Ø25 мм, длина40 м;
4. Распределительный щит6 модулей с автоматами16 А;
5. Розетки с заземлением16 А, количество10 шт;
6. Выключатели однокнопочные10 шт;
7. Клеммные колодки, набор4 шт;
8. Инструменты: обжимные клещи, отвертки, тестер напряжения.

Этапы монтажа электросети

Самый ответственный блок – физический монтаж. Я обычно начинаю с прокладки кабельных трасс, используя гофрированные трубы для защиты от механических воздействий. Трассы прокладываются по заранее спланированному маршруту, фиксируются крепёжными скобами на расстоянии каждые полметра.

После укладки кабеля следует проверка изоляции мультиметром. На этом этапе важно убедиться, что сопротивление изоляции превышает10 мегом, иначе кабель считается дефектным и подлежит замене.

Подключение вводного кабеля к распределительному щиту

Первый контакт – вводной кабель к клеммной коробке. Я использую клеммные колодки, позволяющие быстро и надёжно соединять провода. При подключении важно соблюдать правильную маркировку фаз, нулевой и заземляющей жилы, чтобы избежать ошибочного соединения.

После закрепления всех соединений проверяю их с помощью тестера на отсутствие короткого замыкания между фазой и землёй. Если всё в порядке, можно переходить к установке автоматических выключателей.

Установка автоматических выключателей

Автоматические выключатели монтируются в распределительный щит в порядке, соответствующем схеме проекта. Я всегда начинаю с установки главного выключателя, который будет защищать всю сеть от перегрузок и короткого замыкания. После этого последовательно размещаю групповые выключатели, каждый из которых обслуживает отдельный контур – освещение, розетки, электроинструменты. При выборе выключателя учитываю ток нагрузки, рассчитанный ранее, и запас прочности в20%.

Для надёжного соединения клеммных колодок следует использовать отвертки с изолированными ручками и проверять, чтобы каждый провод был плотно зажат. После установки всех выключателей я провожу визуальный осмотр, убеждаясь, что кабели не пересекаются и не образуют острых изгибов, которые могут повредить изоляцию.

Подключение розеток и выключателей

Разводка силовых линий к розеткам и выключателям осуществляется по заранее проложенным кабелям в гофрированных трубах. Я предпочитаю использовать кабель с медными жилами, поскольку он обладает лучшей проводимостью и более предсказуемой температурной стабильностью. При монтаже розеток важно соблюдать маркировку: фаза – красный или коричневый, ноль – синий, земля – жёлто‑зелёный.

Каждая розетка фиксируется в монтажной коробке, которая защищает соединения от пыли и влаги. После закрепления проводов в клеммных винтах я проверяю полярность с помощью тестера, чтобы убедиться, что фаза и ноль не перепутаны. Выключатели монтируются аналогичным способом, но их клеммные группы обычно включают только фазу и ноль.

Проверка и ввод в эксплуатацию

Перед тем как включать сеть, я провожу комплексную проверку. Сначала измеряю сопротивление изоляции всех кабелей, используя мегомметр. Значения ниже10мегом указывают на дефекты, которые необходимо устранить до подачи питания. Затем проверяю наличие короткого замыкания между фазой и землёй, а также между нулём и землёй.

После успешного завершения измерений я подключаю вводный кабель к распределительному щиту и включаю главный автомат. Пошагово проверяю работу каждого контура, начиная с освещения, затем переходя к розеткам и, наконец, к электроинструментам. При обнаружении отклонений по напряжению (ниже220В или выше240В) я корректирую соединения или заменяю повреждённые элементы.

Этапы ввода в эксплуатацию

1. Проверка изоляции и отсутствие коротких замыканий;
2. Подключение вводного кабеля к клеммной коробке щита;
3. Включение главного автоматического выключателя;
4. Последовательная проверка каждого контура с измерением напряжения;
5. Составление акта ввода в эксплуатацию с указанием всех проведённых измерений.

Безопасность и нормативы

Соблюдение нормативных документов – обязательный пункт любой электромонтажной работы. Я всегда ориентируюсь на действующие стандарты, такие как ПУЭ (Правила устройства электроустановок) и ГОСТ3110– «Электрические установки». Согласно этим документам, все металлические части, подлежащие заземлению, должны быть соединены с общей заземляющей шиной, а защита от поражения током должна обеспечиваться автоматическими выключателями дифференциального тока с током утечки не более30мА.

Для повышения уровня безопасности я рекомендую установить УЗО (устройство защитного отключения) в главном щите, а также в каждой группе розеток, которые обслуживают электроинструменты. Это позволяет мгновенно отключать питание при обнаружении утечки, предотвращая потенциальный электрический удар.

Ключевые требования к защите

• Заземление всех металлических корпусов и распределительных шасси;
• Установка УЗО с током утечки30мА для жилых помещений и15мА для ванных комнат;
• Применение автоматических выключателей с короткосрочным отключением (КЗ) в соответствии с рассчитанным током нагрузки;
• Обеспечение доступа к щиту только для уполномоченных лиц.

Обслуживание и профилактика электросети

После ввода в эксплуатацию система требует регулярного контроля. Я советую проводить визуальный осмотр щита и розеток минимум раз в полгода: проверять состояние клемм, отсутствие коррозии и целостность изоляции. При работе в мастерской, где часто используются тяжёлые инструменты, рекомендуется проверять токи нагрузки при каждом крупном включении, чтобы убедиться, что автоматические выключатели не работают в пределе.

В случае обнаружения перегрева кабеля или запаха плавления необходимо немедленно отключить питание и заменить повреждённый участок. Регулярная очистка вентиляционных отверстий щита от пыли предотвращает перегрев компонентов и продлевает срок их службы.

План профилактических работ

1. Раз в шесть месяцев – визуальный осмотр клемм, проверка затяжки винтов;
2. Раз в год – измерение сопротивления изоляции мегомметром;
3. После каждого крупного проекта – проверка соответствия реального тока рассчитанному;
4. При изменении нагрузки – пересчёт необходимой мощности и при необходимости замена автоматов.

Полезные рекомендации для самостоятельного подключения

Опыт работы в разных условиях показывает, что успех проекта зависит от тщательной подготовки и следования проверенным методикам. Перед началом работы обязательно подготовьте полный комплект чертежей, расчётов и списка материалов. Это позволит избежать лишних походов в магазин и сократить время простоя.

Не забывайте использовать инструменты с изоляцией, а также носить защитные перчатки и очки. При работе с напряжением выше50В всегда отключайте питание и проверяйте отсутствие напряжения на проводах. Если возникает сомнение в правильности соединения, лучше проконсультироваться с квалифицированным электриком.

Список «must‑have» инструментов для домашнего электромонтажа

• Тестер напряжения с функцией измерения сопротивления изоляции;
• Обжимные клещи для кромок медных проводов;
• Отвертки с изолированными ручками (крестовые и плоские);
• Мультиметр с функцией измерения тока и напряжения;
• Ножницы по кабелю и стриппер для снятия изоляции;
• Перчатки диэлектрические и защитные очки.

Самостоятельное подключение к электросетям – задача, которую можно успешно выполнить, обладая правильными знаниями, планом и набором качественных материалов. Сфокусировавшись на расчёте нагрузки, соблюдении нормативов, надёжном монтаже и регулярной проверке, вы создадите безопасную и надёжную электросеть, которая прослужит годы.

Помните, что безопасность всегда превыше скорости выполнения работы. Тщательная подготовка, внимательное выполнение каждого шага и готовность к корректировкам в случае непредвиденных ситуаций позволяют избежать дорогостоящих ошибок и обеспечить стабильную работу вашего электрооборудования.
